Teknik Pengelasan Sambungan T dalam posisi datar bawah tangan (PA) Las TIG
Sambungan T merupakan jenis sambungan yang paling sering dijumpai pada suatu konstruksi baja. Setiap pertemuan dari percabangan suatu pipa maupun pelat akan membentuk suatu sambungan T atau Fillet Joint.
Benda Kerja
Bahan : Pelat mild steel 2 x 50 x 200 mm = 2 potong.
Bahan tambah AWS-ER 70S-6 2,4 mm.
Peralatan
Perangkat las busur gas – GTAW lengkap
Alat bantu posisi (Kanal U)
Perlengkapan keselamatan kerja
Langkah kerja
Meluruskan benda kerja
Mengikat benda kerja dengan las ikat
Setting posisi benda kerja
Mengelas kampuh – T
Merapikan dan menandai hasil lasan.
Cara Kerja
Untuk menjaga supaya kedua pelat jangan sampai bergeser dari posisi yang telah ditetapkan maka kedua pelat diikat dengan las ikat pada kedua ujung sambungan.
Mengelas Benda Kerja
Kedua pelat yang telah di las ikat harus saling merapat tidak tembus cahaya.
Posisikan benda kerja sedemikian rupa, sehingga kampuh menghadap keatas atau kedudukan pada posisi datar bawah tangan
Menyalakan busur las pada awal
kampuh, kemudian masukan kawal las setelah permukaan benda kerja mulai mencair.
Jalankan pembakar kearah maju mengikuti kawat las yang digerakkan maju-mundur menuju kawat las.
Petunjuk
Dalam pengelasan sambungan T ini ada dua pelat yang tegak lurus. Pertemuan ini disebut pertemuan T
Kampuh T
Kampuh dari hasil pengelasan sambungan T ini disebut sambungan T, kampuh T ditunjukkan dengan symbol seperti gambar disamping. Cairan las yang terjadi setelah pendinginan akan menyambung pelat dengan membentuk kampuh sambungan T.
Persiapan
Bahan :
2 (dua) potong pelat pelat mild steel 2 x 50 x 200 mm
Bahan tambah AWS-ER 70S-6 Ø 2,4 mm.

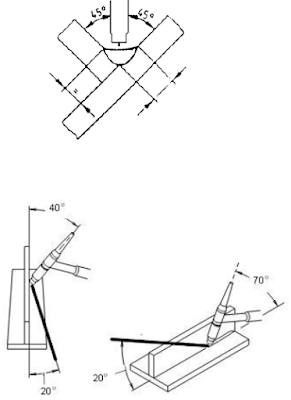

Petunjuk
Posisi pembakar membagi sudut kampuh menjadi dua sama besar
Ujung elektroda tidak boleh menyentuh benda kerja atau kawat las.
Pergunakan prosedur pengelasan yang benar.
Gunakan peralatan keselamatan kerja.
Untuk pengelasan sambungan T lakukan tack weld dengan kuat agar
tidak berubah karena pengaruh panas.
Tugas
Lakukan latihan pengelasan kampuh “T” dengan las GTAW berulang ulang
sampai bisa. Kemudian buat laporan dari kegiatan tersebut dengan format
yang sudah disediakan di lembar kerja peserta didik.
Tes Formatif
1. Gambarkan posisi torch saat mengelas sambungan T pada posisi bawah tangan !
2. Apa yang terjadi jika sudut torch tidak tepat pada posisi ditengah-tengah sambungan T ?
3. Jelaskan apa yang terjadi jika jarak busur las terlalu jauh dari benda kerja
